Стек iFlight BLITZ Wing H743 Combo Set

Наш високоякісний польотний контролер, спеціально розроблений для любителів безпілотних літальних апаратів (UAV) з фіксованими крилами, сумісний з Betaflight, INAV та Ardupilot. Цей контролер призначений для задоволення потреб хобістів, які захоплюються моделюванням авіації, забезпечуючи надійне і ефективне рішення для їх літальних апаратів. Завдяки передовим функціям і сумісності з популярними платформами програмного забезпечення, наш польотний контролер пропонує вищий рівень польоту для ентузіастів, які хочуть підняти свої безпілотники з фіксованими крилами на новий рівень.

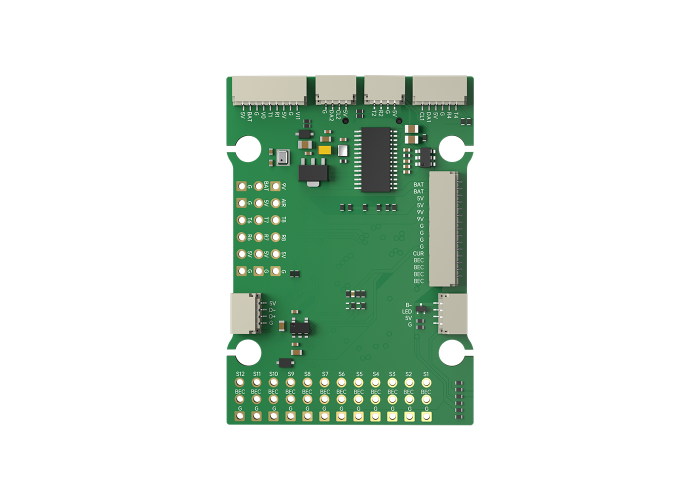

Особливості польотного контролера (FC):

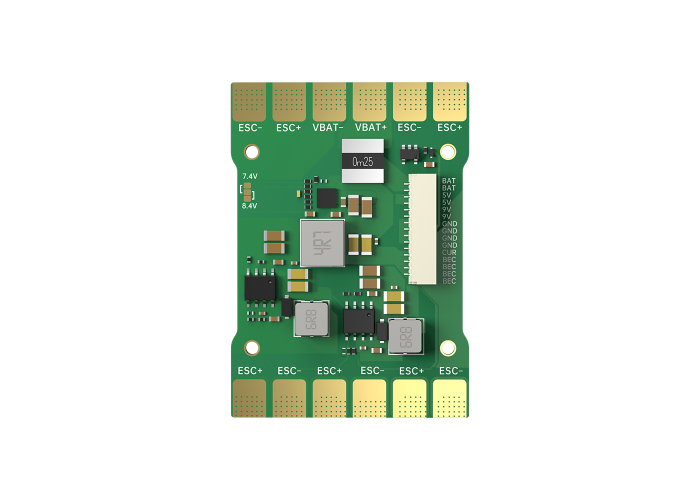

До 5 груп паяння для підключення живлення ESC.

Оснащений функцією двох аналогових входів для камер, які можна перемикати за допомогою дистанційного керування.

Незалежний BEC з виходом 6A для живлення сервомеханізмів, забезпечує потужний захист для сервів, сумісний з сервами різних напруг.

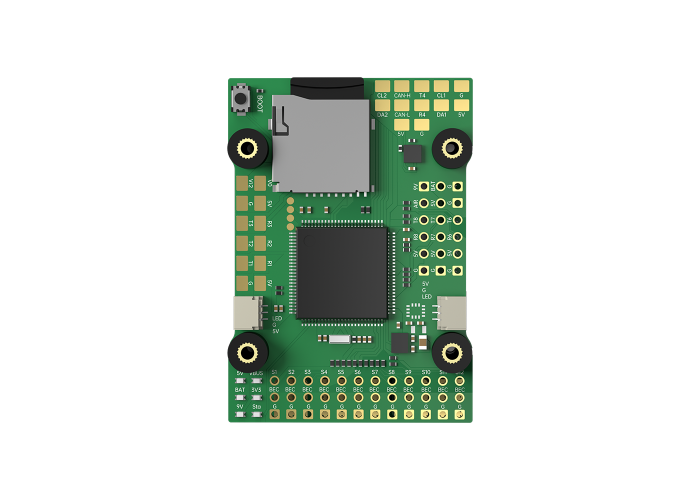

Використовує основний мікроконтролер STM32H743, який забезпечує потужну обробку даних і підтримку функцій.

Вбудований слот для SD-карти, що забезпечує велику ємність для зберігання даних.

Резервоване місце для паяння.

Вбудований токовий метр для моніторингу поточного споживання під час польоту.

Підтримка зовнішнього сенсора швидкості для більш точних даних.

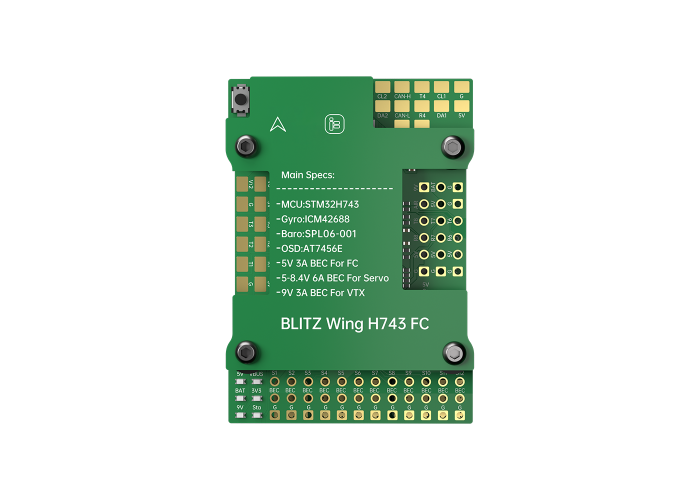

Технічні характеристики польотного контролера (FC):

MCU: STM32H743

Гіроскоп: ICM42688P

Барометр: SPA06-001

OSD: AT7456E

BlackBox: MicroSD карта

UART: 8

I2C серійні порти: SDA / SLA

Протокол VTX: Підтримується Smartaudio / IRC Tramp

WS2812 LED стрічка: Так

Пад для сигналізації: Так

Перемикаються дві камери: Так

Перемикаються виходи 5V/7.4V/8.4V: Так

Вхідна напруга: 7-36V DC (2-8S)

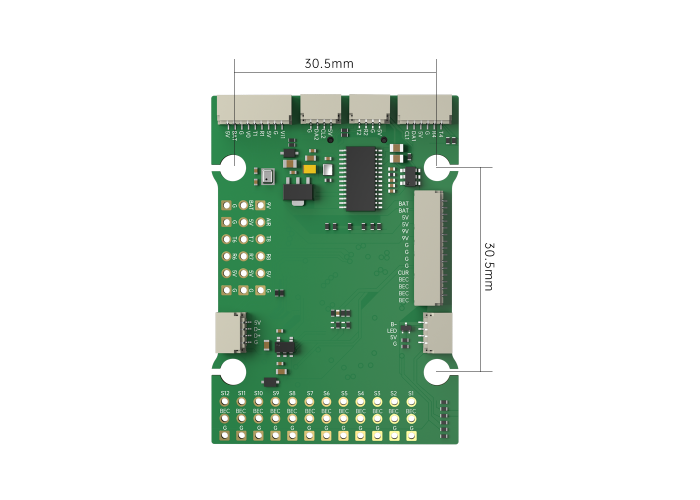

Шаблон монтажу: 30.5*30.5мм/φ4

Розміри: 36.9*52мм

Вага: 35г

Прошивка:

Betaflight: IFLIGHT_BLITZ_Wing_H743

INAV: IFLIGHT_BLITZ_Wing_H743

Ardupilot: BlitzWingH743

BEC:

5V 2.5A / 9V 2.5A / 5-8.4V 6A

Рекомендації по підключенню польотного контролера (FC):

UART1: Для підключення VTX HD/Analog

UART2: Для підключення приймача

UART4: Для GPS

UART2, UART5, UART6, UART7: Для вільних підключень

5V 3A BEC: Для FC

9V 3A BEC: Для VTX

5-8.4V 6A BEC: Для сервомеханізмів

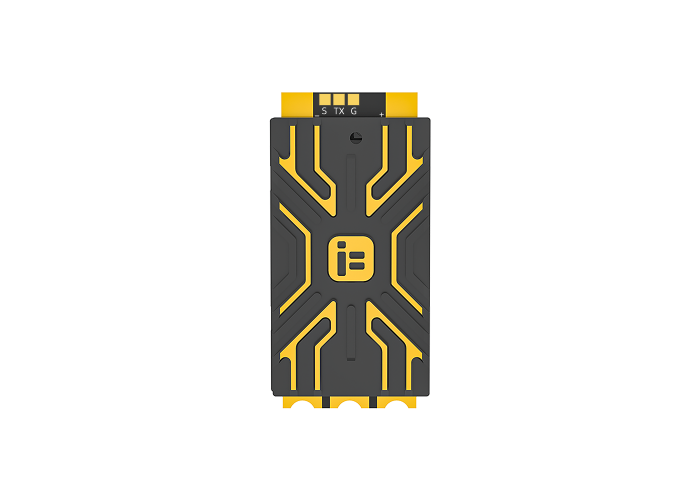

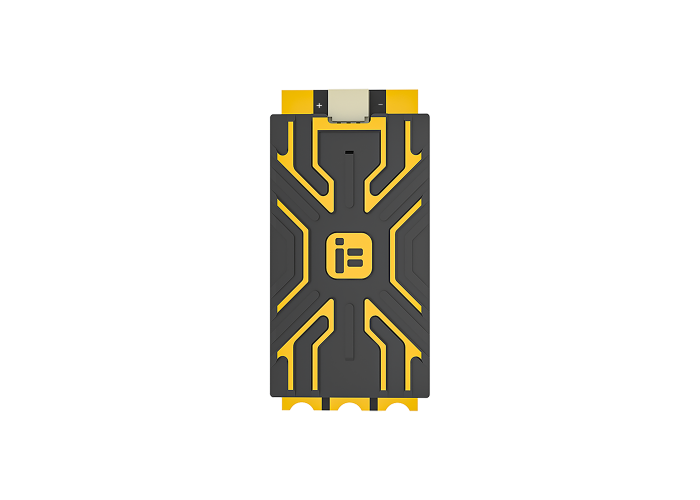

Опис ESC (Електронного швидкості контролера)

BLITZ E80 BLHeli Dshot600 Single ESC розроблений для забезпечення стабільної потужності для ваших моторів, забезпечуючи високу стабільність і довговічність. 32-бітний мікроконтролер G071 з частотою 48 мГц і 11 конденсаторів TDK MLCC сумарною ємністю 420uF забезпечують швидшу реакцію та більш стабільний політ.

Основні характеристики ESC:

Вхідна напруга: 2-8S

Максимальний постійний струм: 80A

Максимальний піковий струм: 100A

MCU: G071

BEC: Немає

Прошивка: BLHeli32

Токовий сенсор: Є

Телеметрія: Підтримується

Цільова прошивка: IFLIGHT_BLITZ_G2

Розміри: L40 x W17 x H10мм

Вага: 14.5г (±2)

Протокол: DShot DShot150/300/600, MultiShot, OneShot, PWM Drive

Особливості ESC:

Токовий сенсор

Виведення телеметрії

Регулювання часу запалювання мотора

Гальмування при зупинці мотора

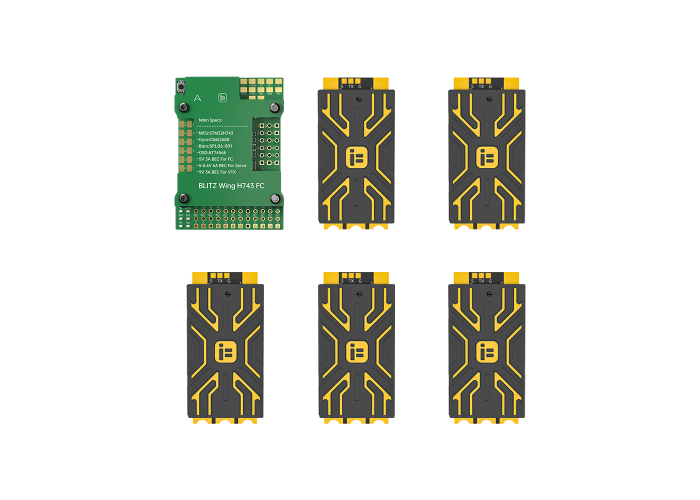

Комплектація:

1 x BLITZ Wing H743 Flight Controller

1 x Силіконові прокладки

1 x BLITZ E80 Single ESC - з CNC

1 x Живлення та сигнальні дроти ESC
