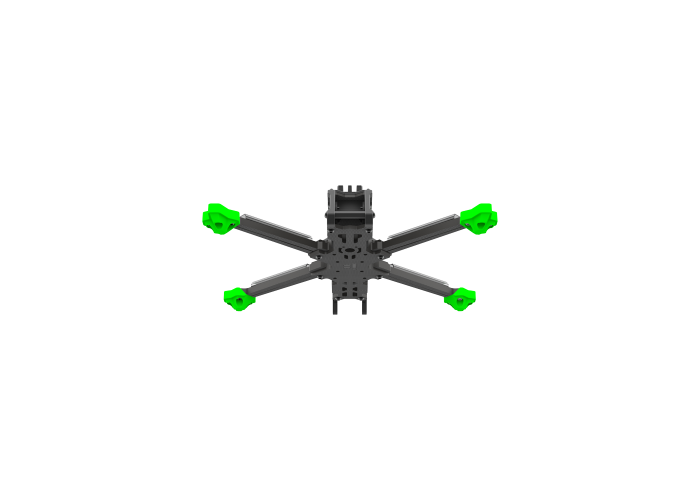

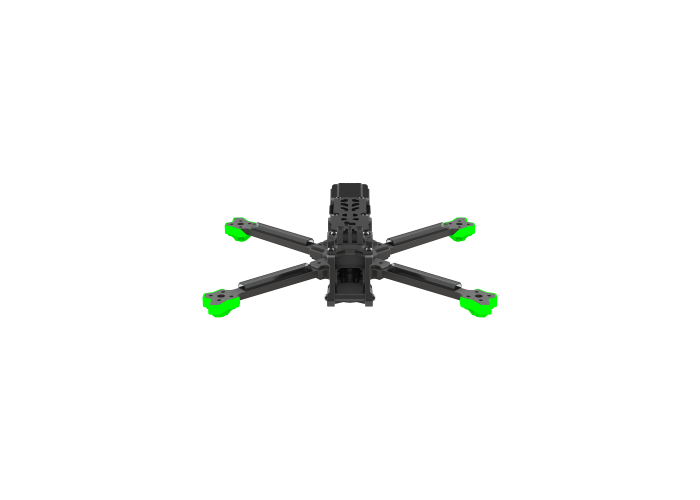

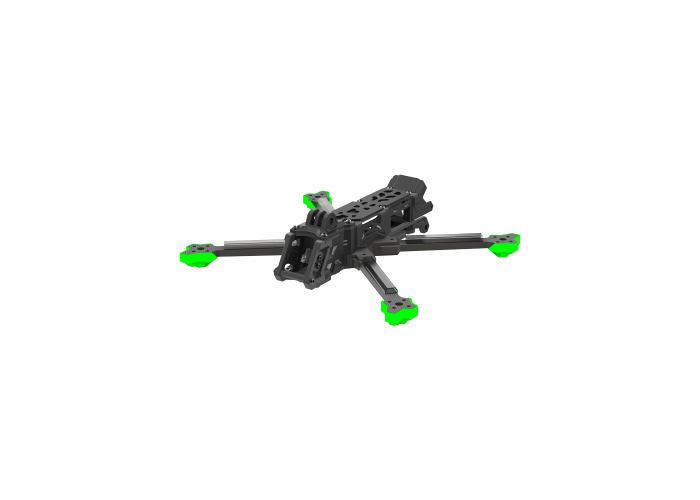

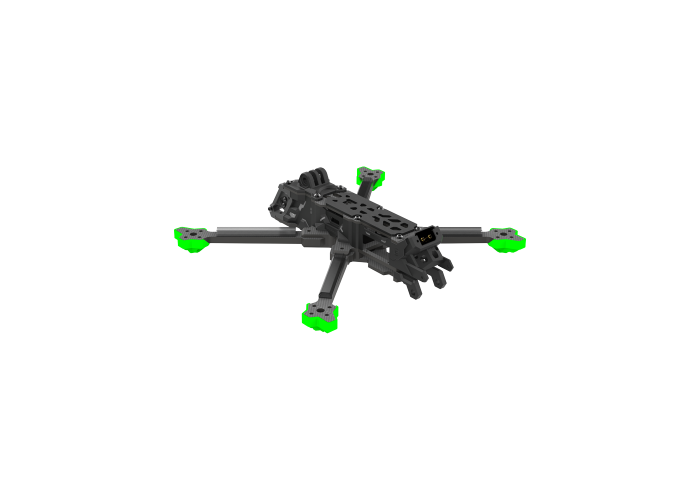

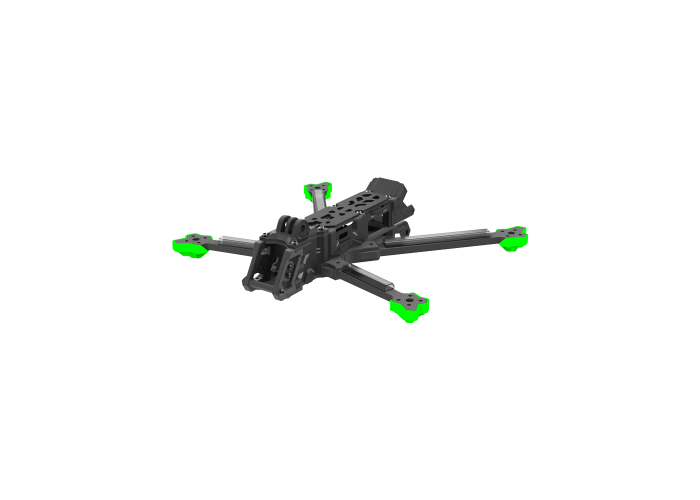

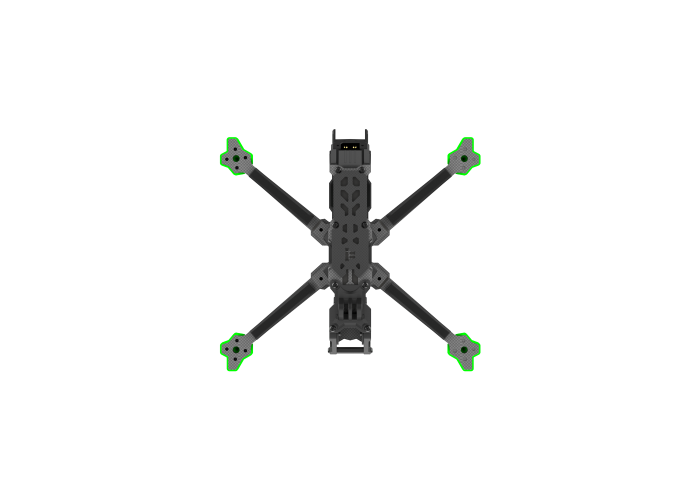

Рама iFligh Nazgul Evoque F5 V2 Frame Kit

Забудьте про часи, коли ваша електроніка була повністю покрита брудом і мокрою травою після кожного зіткнення. Оновлений каркас Nazgul Evoque F5 V2 зменшує забруднення, яке може накопичуватися на польотному контролері чи ESC, запобігаючи поломкам і коротким замиканням. Стратегічно розміщене повітряне охолодження дозволяє зберігати компоненти прохолодними і чистими без шкоди для ваги чи продуктивності. Виготовлений з підсвіченими боковими панелями та 360-градусним захистом TPU.

Особливості:

Оновлення з V1 до V2 для DJI O3 HD Air Unit Digital Transmission.

Спеціально розроблений радіатор для DJI O3 Air Unit.

Нове кріплення камери для більш широкого поля зору з амортизуючими вставками TPU.

Нові бокові панелі для ідеальної сумісності з O3 Air Unit на задній частині.

Нове кріплення для антен VTX 5.8G TPU.

Оновлені частини каркаса Nazgul для максимального захисту.

Опціональні частини (не входять в комплект каркаса):

Новий фільтр Anti Spark для запобігання різким стрибкам напруги та струму при підключенні батареї.

Одинарне кріплення антен VTX для установки оригінальної антени DJI O3.

Оновлення Nazgul F5 V1 до F5 V2:

З'єднувач FC до O3 VTX відрізняється від старого з'єднання Caddx Vista/Polar. Потрібно виконати DIY.

Місце для приймача змінилося. Довжина антени V1 — 75 мм, V2 — 220 мм. Потрібно виконати DIY.

Потрібно перепаяти роз'єм XT60 для заміни з V1 на V2 (входить в комплект).

Якщо ви переходите з F5X V1 на F5X V2, всі моторні проводи будуть тієї ж довжини.

Якщо переходите з F5X V1 на F5D V2, проводи для задніх моторів потрібно подовжити через зміну геометрії каркаса.

Антени TPU на задній частині каркаса доступні у 2 варіантах: для оригінальної одиночної антени DJI VTX або для двох антен. В комплект входить TPU для двох антен. Потрібно встановити 2 антени 5.8G LHCP.

В Nazgul Evoque F5 V2 BNF уже встановлений новий фільтр Anti Spark. Окремо можна придбати, якщо потрібно.

Технічні характеристики:

Назва продукту: Evoque F5 V2 Frame Kit

Колісна база: 225 мм (Squashed X) / 223 мм (DeadCat)

Розміри каркаса: L172W145H36 мм (Squashed X) / L190W136H36 мм (DeadCat)

Товщина рук: 6 мм

Товщина нижньої плити: 3 мм

Товщина верхньої плити: 2 мм

Товщина верхньої плити: 3 мм

Товщина плити камери: 3 мм

Макс. висота польотного стеку: 22 мм

Макс. висота VTX: 23 мм

Монтаж моторів: 16x16 мм

Монтаж польотного стеку: 20*20/Φ3 мм

Монтаж VTX: 25.5*25.5/Φ2 мм

Вага: 240±5 г (Squashed X) / 242±5 г (DeadCat)

Комплектація:

1 x Evoque F5 V2 Frame Kit

1 x O3 Air Unit Heatsink

2 x IPEX to RP-SMA Antenna Pigtails

1 x Dual Antenna TPU

1 x GoPro TPU Base Mount

1 x Screw Bag

4 x TPU Arm Guard

1 x Front Bumper TPU

1 x Rear Bumper TPU

2 x Anti-slip Battery Pad

2 x Battery Strap

Зверніть увагу:

Залежно від виробничих процесів товщина наших продуктів може мати стандартне виробниче допущення ±0.2 мм. Розмір отвору може мати стандартне виробниче допущення ±0.1 мм.
