Політний контролер Matrix 1S Brushless

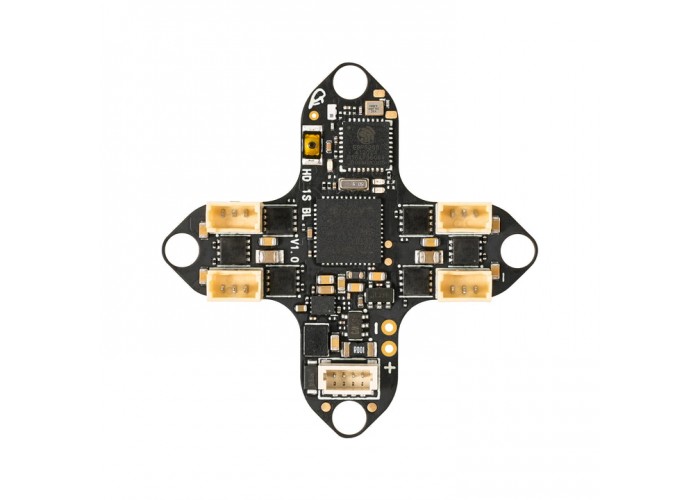

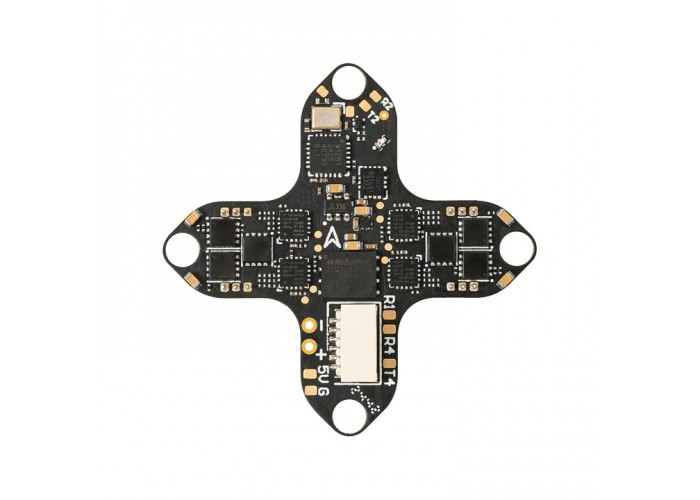

Безщітковий контролер польоту Matrix 1S 3IN1 HD Brushless Flight Controller спеціально розроблений для 1S HD квадрокоптерів і має культовий дизайн «хрест». Розроблений виключно для цифрового FPV, він усуває аналогове екранне меню, об'єднуючи польотний контролер, ESC та ELRS 2.4G RX в один легкий, обтічний блок для легкого налаштування та обслуговування. Оснащений нещодавно розробленими BEC і ESC, він точно налаштований для задоволення вимог 1S HD, забезпечуючи чудову цифрову передачу зображення і встановлюючи новий стандарт для польотних контролерів 1S HD.

Переваги

Оптимізовано для 1S Whoops: Розроблені для підвищення продуктивності з цифровою системою передачі DJI O4.

Інтеграція «три в одному»: Об'єднує польотний контролер, ESC і ELRS 2.4G RX в компактному пристрої, фокусуючись виключно на високоякісному цифровому FPV, усуваючи аналогове екранне меню.

Стабільна передача HD-відео: Оснащений нещодавно розробленим BEC для забезпечення стабільної подачі живлення для безперебійного відтворення HD-відео.

Підвищена стійкість до перевантажень по струму: Підтримує безперервний струм 12А і піковий ESC 18А, забезпечуючи надійну роботу в складних умовах польоту.

Надійна точність: Включає незалежний 3,3 В LDO для забезпечення стабільного, безперешкодного живлення безпосередньо на IMU для точного керування.

Легке налаштування: Оснащений зручними штекерами двигунів і цифровим портом SH1.0-6Pin HD для безпроблемного встановлення та обслуговування без пайки.

Технічні характеристики

FC

MCU: STM32G473CEU6 (168МГц)

Гіроскоп: ICM42688P

Пам'ять відеореєстратора: 16 МБ

Датчик: Напруга та струм

BEC: 5V/3A

UART: UART 1 (тільки RX/SBUS), UART 2 (вільний), UART 3 (для RX), UART 4 (вільний/HD MSP)

ESC: 12A безперервний

RX: Послідовний ELRS 2.4 ГГц (V3.4.3)

Прошивка ПЧ: Betaflight_4.5.1_BETAFPVG473

Порт USB: SH1.0-4Pin

Порт HD Digital VTX: SH1.0-6Pin

Штекер двигуна: JST1.25-3Pin

Роз'єм для підключення акумулятора: BT2.0

Монтажний розмір: 25.5 мм x 25.5 мм

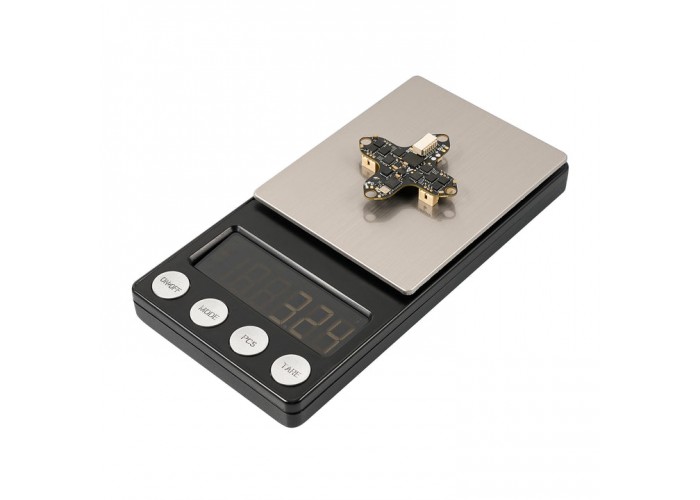

Вага: 3,2±0,1 г (без роз'єму акумулятора), 4,2±0,1 г (з роз'ємом акумулятора)

ESC

Вхід живлення: Тільки 1S

Струм: 12А безперервний, 18А піковий

Прошивка ESC: A_X_5_96_v0.19.2.hex для прошивки BB51 Bluejay

Цифровий протокол сигналу: DSHOT300, DSHOT600

Новий BEC для стабільної передачі HD-зображення

Цифрова передача зображення вимагає більшого струму, а 1S-шифри часто виникають при напрузі до 3,3 В, що висуває значні вимоги до BEC. Для вирішення цих завдань було розроблено вдосконалений BEC, здатний видавати струм понад 3 А при наднизькій напрузі до 2,85 В. Це забезпечує стабільну передачу цифрового зображення навіть у критичних ситуаціях. Хоча польоти при таких низьких напругах не рекомендуються, ця інновація дає пілотам більше шансів безпечно вийти з непередбачуваних ситуацій.
