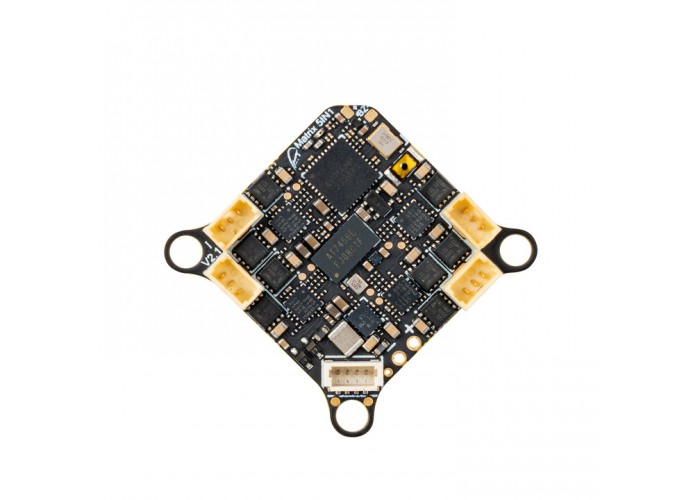

Політний контролер Matrix 1S Brushless Flight Controller (5в1 II)

Matrix 1S 5IN1 II — це ультралегкий польотний контролер нового покоління «все в одному» (AIO), розроблений спеціально для 1S вупів (whoops). Ця версія отримала значне оновлення силової частини та надійності. Головною особливістю є інтеграція п'яти компонентів на одній платі: польотного контролера (FC), регулятора швидкості (ESC), екранного меню (OSD), приймача Serial ELRS 2.4GHz та відеопередавача (VTX) потужністю до 400 мВт.

Технічні характеристики

Польотний контролер (FC)

Процесор: Потужний STM32G473CEU6, що забезпечує високу швидкість обробки даних для складних маневрів.

Гіроскоп: ICM42688P (підтримується в Betaflight 4.5.3 і вище).

Пам'ять Blackbox: 16 МБ для запису логів польоту.

Живлення (BEC): 5В з максимальним струмом 3А.

Інтерфейси: 4 повноцінні UART-порти. За замовчуванням UART2 виділено під VTX, а UART3 — під вбудований RX.

Порт USB: Винесений через адаптер SH1.0-4Pin для економії ваги.

Кріплення: Стандартні отвори 26х26 мм з інноваційною 3-точковою системою фіксації для кращої амортизації.

Регулятор швидкості (ESC)

Постійний струм: 12А (значне покращення порівняно з попередніми версіями на 5А).

Піковий струм: До 18А.

Прошивка: Bluejay (A_X_5_96KHz), що підтримує RPM-фільтрацію та частоту ШІМ до 96 кГц.

Протоколи: DShot300 та DShot600.

Особливість: Використання 12 MOS-трубок та позолочених роз'ємів JST1.25 для максимальної провідності.

Відеопередавач (VTX) та Приймач (RX)

VTX: Працює на частоті 5.8 ГГц (48 каналів), має регульовану потужність (Pit/25/100/200/400 мВт). Підтримує SmartAudio 2.0.

RX: Вбудований Serial ExpressLRS 2.4GHz (протокол CRSF). Прошивка версії V3.4.3, яку можна оновлювати через Wi-Fi або Betaflight Passthrough.

Особливості конструкції

Підвищена витривалість: Плата має товщину 1.0 мм (замість стандартних 0.8 мм) та оптимізоване розташування компонентів, що робить її стійкою до жорстких крашів.

3-точкова система монтажу: Створює додатковий простір для амортизації під час ударів, що знижує ризик пошкодження електроніки на 80%.

Варіативність: Модель доступна у версії Solder-free (з уже припаяними роз'ємами двигунів та кабелем живлення BT2.0) та Solder-required (для тих, хто хоче зекономити вагу та паяти дроти напряму).

Вага: Усього 4.1 г для безпаяльної версії та приблизно 3.76 г для версії під пайку.

Комплектація (Solder-free Version)

До стандартного комплекту постачання входять наступні елементи:

Польотний контролер Matrix 1S 5IN1 II (версія з роз'ємами).

Адаптер Type-C на SH1.0 для підключення до комп'ютера.

Перехідний кабель SH1.0-4Pin.

Лінійна антена 5.8G для відеопередавача.

Набір гвинтів для кріплення: 4 шт. M1.24 та 4 шт. M1.45 (саморізи).

Гумові амортизаційні демпфери (4 шт.) для зменшення вібрацій на гіроскоп.
