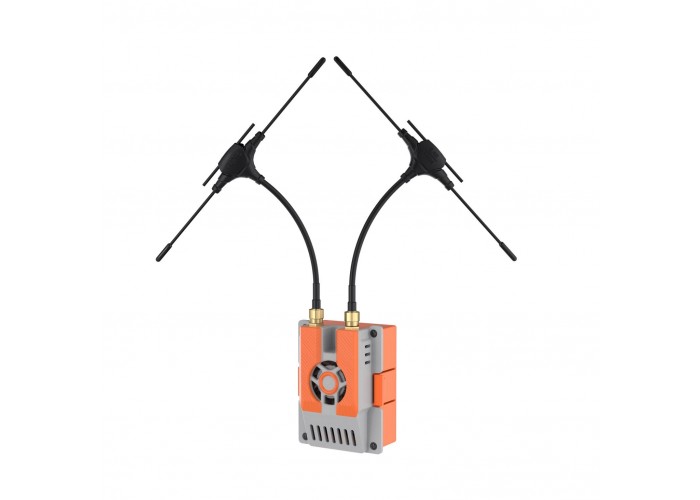

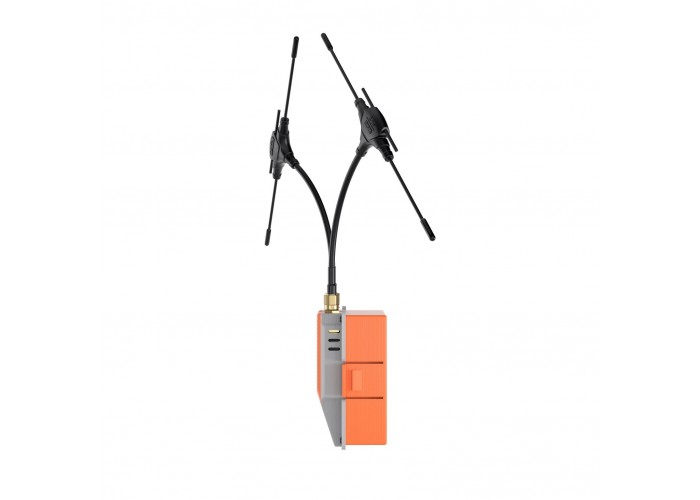

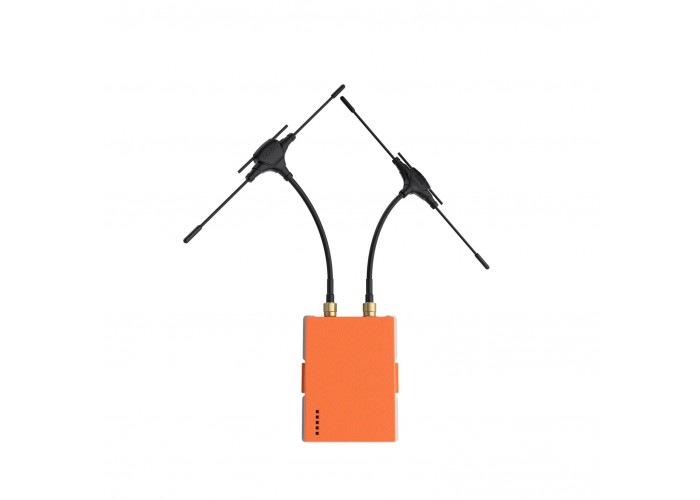

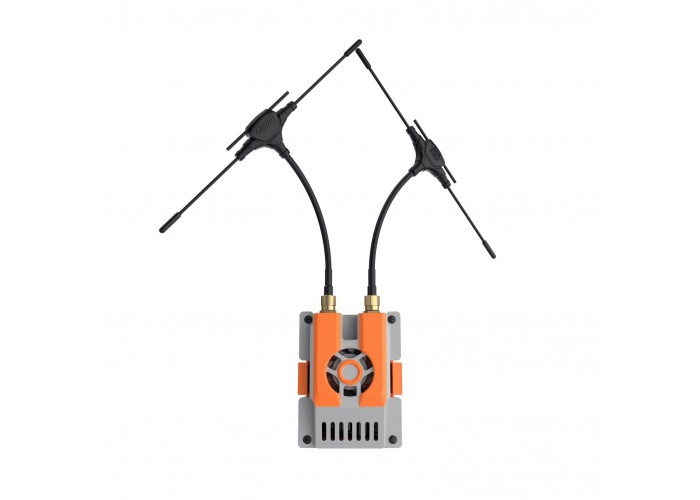

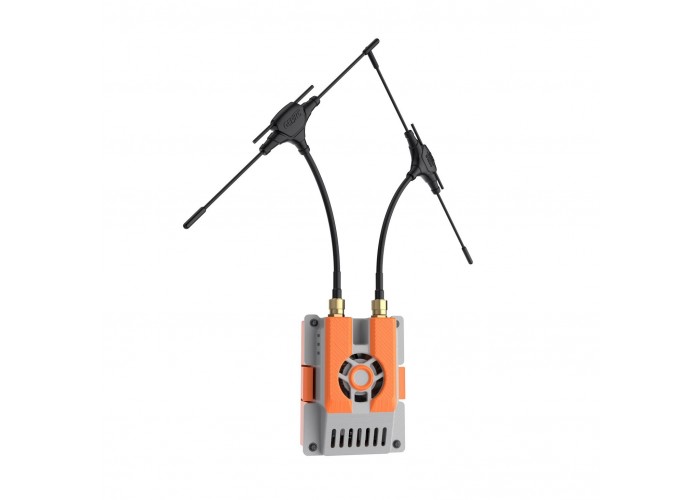

Модуль GEPRC RX as TX JR-Bay Modification Kit

 GEPRC RX as TX JR-Bay Modification Kit – це комплект, який дозволяє використовувати приймач ELRS як передавач. Він підходить для контролерів з роз'ємом JR Bay. 3D-надрукований корпус має яскравий багатоколірний дизайн. Комплект підтримує вхідну напругу 2-6S та вихід 5V@1A для стабільного живлення.

Особливості:

Сумісність з більшістю контролерів з JR Bay.

Привабливий багатоколірний 3D-надрукований корпус.

Підтримує вхідну напругу 2-6S, вихід 5V@1A.

Три варіанти підключення приймача для більшої гнучкості.

Спеціальна монтажна база для легкого та надійного встановлення приймачів GEPRC.

Двоантенна конструкція для миттєвого оновлення до модуля Gemini TX.

Підтримка охолоджуючого вентилятора.

Двочастотні антени 915M/2.4G T-type для зручності.

Відкриті вихідні файли для 3D друку корпусу та плати.

Характеристики:

Модель: GEPRC RX as TX JR-Bay Modification Kit

Відсік розширення: JR Bay

Вхідна напруга: 2-6S

Вихідна напруга: 5V@1A

Матеріал корпусу: PLA (3D-друк)

Кількість антен: 2

Сумісні приймачі: ESP32 або ESP32-C3

Способи підключення: Пайка, SH1.0 конектори, pogo-контакти

Спосіб встановлення

Відкрийте конфігуратор ExpressLRS або перейдіть на веб-сайт онлайн-прошивання ELRS:https://expresslrs.github.io/web-flasher/;

 Виберіть відповідну модель приймача;

 У розширених налаштуваннях увімкніть опцію «RX як TX» і встановіть її на «зовнішній» TX;

 Дотримуйтесь стандартної процедури перепрошивки, щоб встановити прошивку «RX як TX»;

 Підключіть GND, 5V, TX приймача до GND, 5V і SP модифікаційного комплекту JR-Bay відповідно.

 Після перезавантаження приймач працюватиме як модуль TX.

Комплектація (Basic Kit):

1 x Плата RX as TX JR Bay PCBA

2 x Двочастотні антени 915M/2.4G T-type

2 x Кабелі IPEX1 to SMA (зовнішня різьба, внутрішній отвір)

1 x Охолоджуючий вентилятор

1 x 4-контактний pogo pin

1 x 4-контактний силіконовий кабель

6 x Гвинти M2*5

8 x Гвинти M1.4*6 (саморізи)

8 x Гвинти M1.4*8 (саморізи)

Комплектація (3D-Printed Kit):

1 x 3D-надрукована верхня кришка для GEPRC DUAL 915M Diversity receiver

1 x 3D-надрукована частина для кріплення 5-контактного конектора

1 x Плата RX as TX JR Bay PCBA

2 x Двочастотні антени 915M/2.4G T-type

2 x Кабелі IPEX1 to SMA (зовнішня різьба, внутрішній отвір)

1 x Охолоджуючий вентилятор

1 x 4-контактний pogo pin

1 x 4-контактний силіконовий кабель
