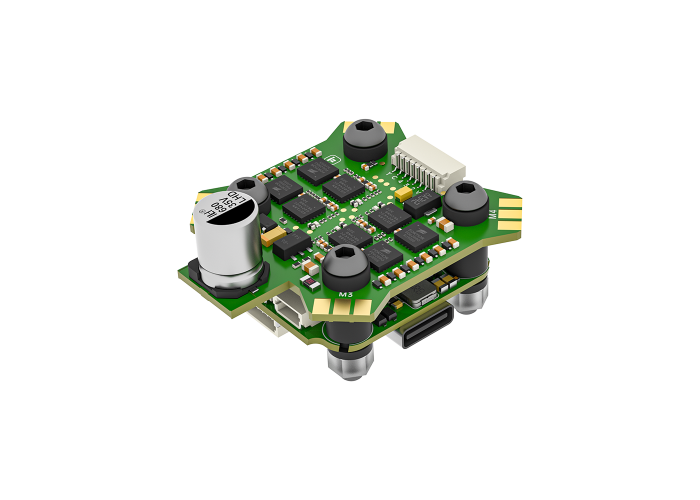

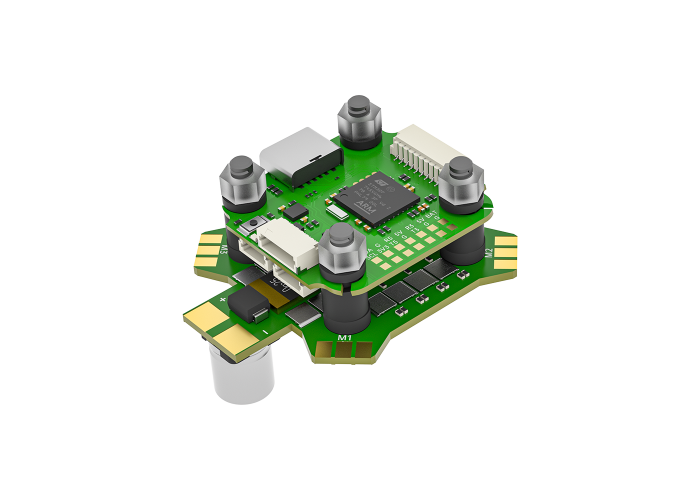

BLITZ Mini F7 Stack — це високопродуктивна та компактна система управління польотом, що включає в себе F7 Flight Controller (FC) та 4-в-1 ESC (Електронний швидкості контролер), що забезпечує оптимальну роботу та зручність для FPV дронів, знижуючи складність підключень та надаючи більшу стабільність.
Основні характеристики та покращення:
Покращена схема: Покращена для більшої енергоефективності, продуктивності та зменшення електричного шуму, що забезпечує більш стабільний політ.
DJI HD VTX Connector: Підключення DJI HD системи без пайки, просто підключіть.
Індикатори LED на FC: Для зручного відлагодження і візуального контролю стану польотного контролера.
Підтримка Betaflight та Ardupilot: Сумісність з популярними прошивками, що дає можливість налаштувати дрон під різні стилі польоту.

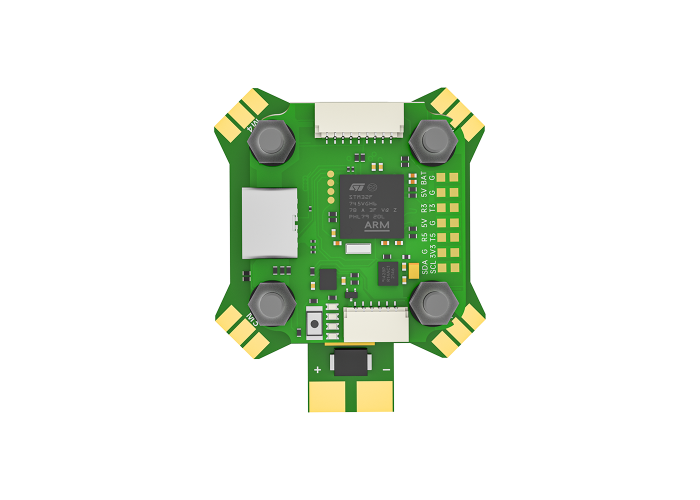

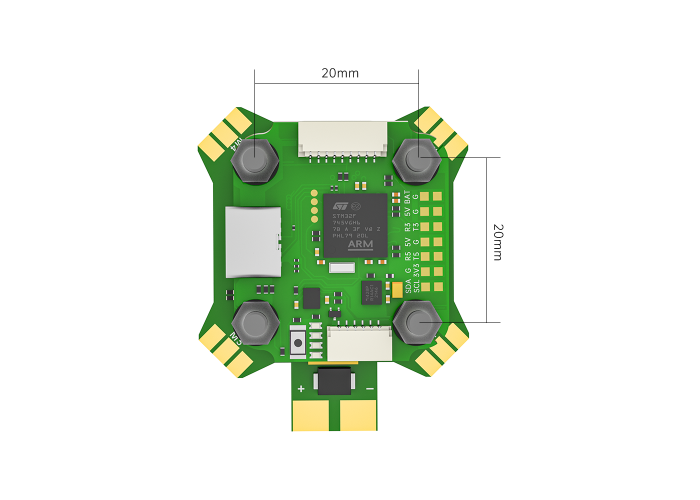

Характеристики польотного контролера (FC):
MCU (Мікроконтролер): STM32F745 для швидкої обробки даних.
Гіроскоп: ICM42688 для високоточних вимірів руху.
Барометр: DPS310 для точної висотної стабільності.
OSD чіп: AT7456E для відображення інформації на екрані.
Флеш пам'ять: 16MB Blackbox для запису даних польоту.
UART порти (Серійні порти): 6 UART для підключення різних периферійних пристроїв, таких як приймачі, GPS або інші сенсори.
VTX протокол: Підтримка Smartaudio / IRC Tramp для налаштування відеопередавача.
Керування LED: Можливість керувати LED підсвіткою для візуального відображення стану.
Пад для сигналізації (Beeper): Для звукових сигналів про стан дрону.
Шаблон кріплення: 20*20мм/Φ4 для зручності монтажу.
Розміри: 30.5 x 27 мм, компактний розмір для мінімальної ваги.
Вага: 4.8 г.
BEC (Перетворювач напруги): Вихід 5V з постійним струмом 2.5A, піковий струм 3A (для живлення периферійних пристроїв).
Сумісність з прошивкою:
Betaflight прошивка: IFLIGHT_BLITZ_F7_AIO.
Ardupilot прошивка: arduplane_with_bl.
Пропозиції по підключенню:
UART 1: Для підключення VTX (HD / Analog).
UART 2: Для підключення приймача.
UART 3/4/5: Для GPS або додаткових сенсорів.
UART 6: Для телеметрії ESC.

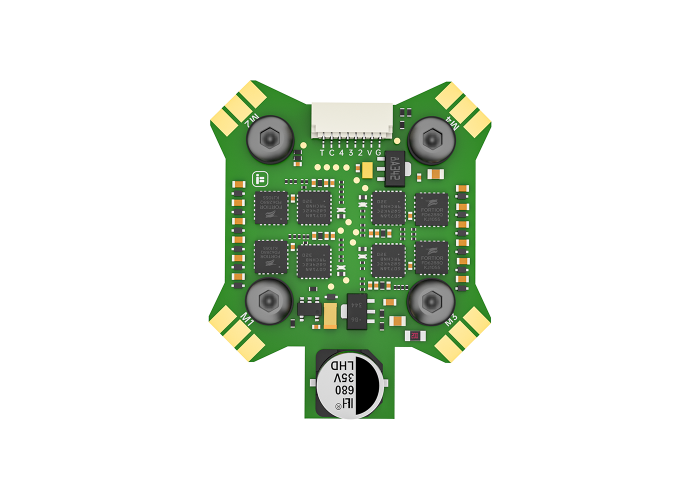

Характеристики ESC (Електронний швидкості контролер):
Кріплення: 20*20мм/Φ4мм для зручного монтажу.
Вага: 11.3 г, легкий, але потужний.
Вхідна напруга: Підтримує 2-6S LiPo акумулятори для гнучкості у виборі джерела живлення.
MCU: G071 мікроконтролер для керування ESC.
Постійний струм: 55A, що дозволяє витримувати великі навантаження.
Піковий струм: 65A для короткочасних, потужних навантажень.
Токовий сенсор: Вбудований сенсор для точного вимірювання струму.
BEC: Відсутній (BEC функція надається польотним контролером).
Частота вимірювання: 200 Гц для швидкого оновлення даних.
Підтримувані протоколи: DShot150/300/600, MultiShot, OneShot і інші для точного контролю моторів.
Прошивка: BLHeli 32 для розширених можливостей налаштування ESC.
Цільова прошивка:
IFLIGHT_BLITZ_G071_01 32.9.
IFLIGHT BILTZ G2 32.9.
Комплектація:
1 x BLITZ Mini F745 Flight Controller
1 x BLITZ Mini E55 4-IN-1 2-6S ESC
1 x Силіконові прокладки (для амортизації вібрацій)
1 x Кабель для підключення польотного контролера F7
Історія змін:
27 червня 2024 року: Через регуляторні питання конфігурація BLHeli32 була закрита. Якщо вам потрібно налаштувати параметри ESC, будь ласка, використовуйте програму "BLHeliSuite32Test", доступну в розділі Download на сторінці продукту.
