Політний контролер Matrix 1S Brushless FC G4 5в1 V1.0

BetaFPV Matrix 1S Brushless Flight Controller: Створений для Початківців та Навчання FPV

BetaFPV Matrix 1S Brushless Flight Controller – це високонадійний і надзвичайно інтегрований польотний контролер "все-в-одному", розроблений спеціально для початківців та ентузіастів FPV. Він поєднує в собі FC (польотний контролер), ESC (регулятор швидкості), RX (приймач), VTX (відеопередавач) та OSD (екранне меню), що значно спрощує збірку та обслуговування дрона. Завдяки підвищеній міцності та покращеній продуктивності, Matrix 1S є ідеальним вибором для щоденних тренувань та опанування FPV.

Опис:

Matrix 1S Brushless FC вирізняється своєю товстою платою (1 мм), що робить його надзвичайно міцним і стійким до пошкоджень під час інтенсивних тренувань, особливо для новачків. Вбудовані роз'єми для моторів спрощують встановлення, усуваючи потребу в пайці, що робить його ідеальним для початківців. Оновлений процесор STM32G473 забезпечує 55% приріст продуктивності порівняно з F411, гарантуючи більш точне керування для гонок та фрістайлу. Преміальний 5.8 ГГц VTX потужністю до 400 мВт забезпечує стабільну та високоякісну передачу відео, що є критично важливим як для повсякденних польотів, так і для змагань.

Важливе зауваження: Хоча Matrix 1S створений для підвищеної довговічності та простоти використання для початківців, він дещо важчий за версію Air Brushless FC 5IN1. Для досвідчених пілотів, які шукають максимально легке та орієнтоване на змагання рішення, рекомендується версія Air Brushless FC 5IN1. Обидва контролери пройшли суворі випробування та відповідають стандартам змагального рівня.

Характеристики:

FC (Польотний Контролер):

Мікроконтролер (MCU): STM32G473CEU6 (168 МГц) – забезпечує на 55% вищу швидкість обчислень.

Гіроскоп (Gyro): ICM42688P.

Пам'ять Blackbox: 16 МБ.

Сенсори: Напруги та струму.

BEC (Конвертер напруги): 5V, Макс. 3A.

UART порти: UART 1, UART 2 (для VTX), UART 3 (для RX), UART 4.

OSD (Екранне меню): BetaFlight OSD з чіпом AT7456E.

Прошивка FC: Betaflight_4.5.0_BETAFPVG473.

Порт USB: SH1.0-4Pin.

Роз'єм мотора: JST1.25.

Роз'єм батареї: BT2.0.

Монтажні отвори: 26 мм x 26 мм.

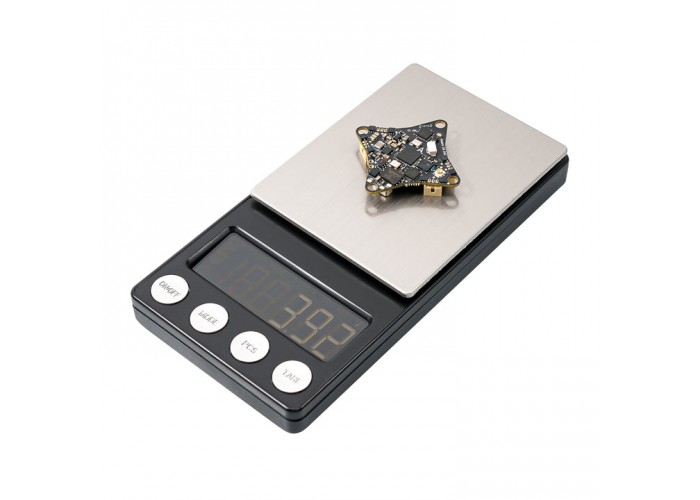

Вага: 3.92 ± 0.1 г (без VTX-антени).

Товщина плати: 1.0 мм (посилена конструкція).

ESC (Регулятор Швидкості):

Вхідна потужність: Тільки 1S LiPo.

Струм: 5A безперервний, 8A піковий.

Прошивка ESC: A_X_5_96KHz_V0.19.hex (Bluejay на базі BB51).

Протокол цифрового сигналу: DShot300, DShot600.

VTX (Відеопередавач):

Вихідна потужність: 25/100/200/400/PIT (налаштовується).

Частота: 5.8 ГГц, 48 каналів, включаючи Raceband: 5658~5917 МГц.

Вибір каналу: SmartAudio2.0.

Тип модуляції: FM.

Керування частотою: PLL.

Усі гармоніки: Макс. -50dBm.

Стабільність частоти: ±100KHz (типова).

Точність частоти: ±200KHz (типова).

Порт антени: 50 Ω.

Робоча температура: -10℃~+80℃.

RX (Приймач):

Вбудований приймач: Serial ELRS 2.4GHz (версія V3.4.3).

Важливе зауваження щодо гарантії:

Контролери польоту покриваються гарантією на виробничі дефекти. Проблеми, що виникли внаслідок помилок користувача, фізичних пошкоджень під час крашу, пошкоджень під час встановлення або демонтажу, модифікацій, стрибків напруги, електричних пожеж або контакту з водою, не покриваються гарантією.

Поради щодо VTX:

Вища потужність VTX споживає більше енергії та генерує більше тепла, зменшуючи час польоту. Для кращого часу польоту в приміщеннях використовуйте потужність 25~100 мВт.

Підключайте та встановлюйте антену відеопередавача перед увімкненням живлення. Або встановіть потужність передачі на 0, щоб уникнути вигоряння VTX.

Комплектація:

У комплект поставки BetaFPV Matrix 1S Brushless Flight Controller входить:

1 × Польотний контролер Matrix 1S Brushless Flight Controller.

1 × Адаптер Type-C на SH1.0.

1 × Кабель-адаптер SH1.0-4Pin.

4 × Саморізи M1.2*4.

4 × Саморізи M1.4*4.

4 × Амортизуючі кульки.
